| Түр: | |
|---|---|
| Стандарт: | |
| Орамалы материал: | |
| Салқындату тәсілі: | |
| Саны: | |
TDGH-50 / 0,5
Boyuan
8504220000

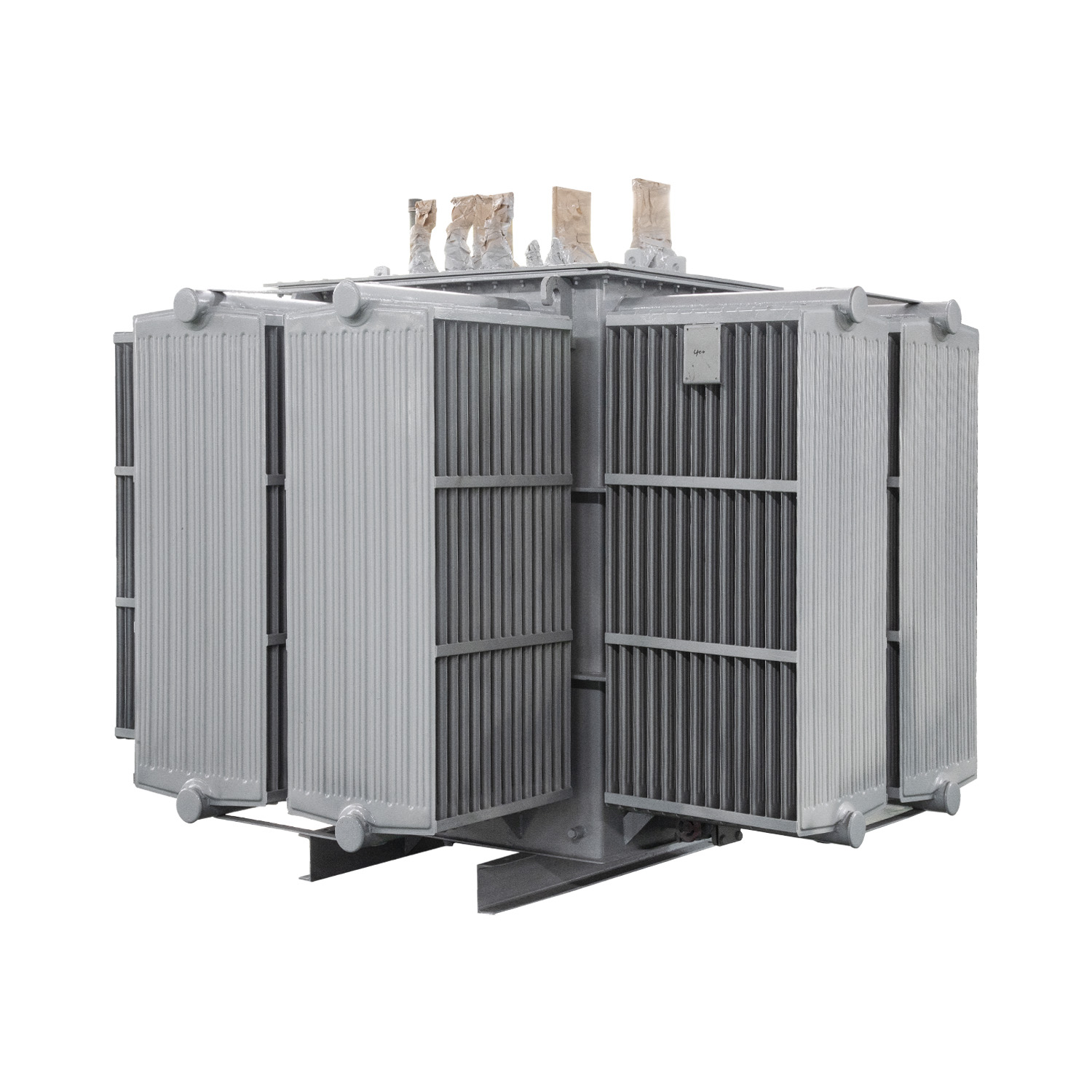

Сипаттамасы ISO9001 50 КВА тік пештері магниттік кернеу реттегіші
Екі бөліктен тұратын трансформатордан және қанық кернеулі реактордан тұратын магниттік кернеу реттегіші, оның жұмыс процесі трансформатордың негізгі кернеуінің реттелетін кернеуін (WB1) тарату коэффициентінде (WG) пайдалану, Екінші шығатын кернеуді реттеу үшін
Магниттік кернеу реттегіші Белгіленген кернеу диапазоны жүктелген кернеудің диапазоны, егер жүктеме жүктемесінің номиналды кедергісіне тең болса, кернеу реттегішінің диапазоны өзгереді, әсіресе айқын кернеудің төменгі шекті аймақта болады. Сондықтан жалпы магниттік кернеу реттегіші жүктеме жоқ кернеуге сәйкес келмейді.
Қаныққан реактор бар магниттік кернеу реттегіші, оның қазіргі шектеулі әсеріне байланысты, сондықтан жақсы тамшыға сипаттама бере алады, бірақ кернеу толқындарының бұрмалануы, бұрмалану деңгейі шығыс қуатымен байланысты.
| Модель жоқ. | Сыйымдылығы (КВА) | Номиналды кіріс кернеуі (v) | Кіріс кернеуі (v) диапазоны | Шығын (W) | Жүктеме жоқ ток (%) | DC бақылау Қуат (W) | Тұрақты бақылау Ағымдағы (A) | Салмақ (кг) | Жалпы өлшем (мм) L * w * h | |
| Жоқ | тиеу | |||||||||
| TDH2-30 / 0,5 | 30 | 220 380 | 5-35 7-70 | 150 | 1850 | 2.5 | 530 | 10 | 740 | 1080 * 900 * 1140 |
| TDH2-40 / 0.5 | 40 | 170 | 2500 | 2.5 | 650 | 10 | 860 | 1125 * 870 * 1290 | ||
| TDH2-50 / 0.5 | 50 | 190 | 3000 | 2.5 | 720 | 10 | 1010 | 1160 * 900 * 1400 | ||
| TDH2-63 / 0.5 | 63 | 220 | 3600 | 2.5 | 920 | 10 | 1215 | 1235 * 1000 * 1585 | ||
| TDH2-80 / 0.5 | 80 | 270 | 4200 | 2.5 | 1100 | 15 | 1470 | 1240 * 1030 * 1535 | ||
| TDH2-100 / 0.5 | 100 | 320 | 5000 | 2.5 | 1320 | 20 | 1720 | 1260 * 1030 * 1575 | ||
| TDH2-125 / 0.5 | 125 | 370 | 5500 | 2 | 1650 | 20 | 1970 | 1285 * 1050 * 1675 | ||
| TDH2-160 / 0.5 | 160 | 460 | 7500 | 2 | 1800 | 20 | 2385 | 1325 * 1100 * 1735 | ||
| TDH2-200 / 0.5 | 200 | 540 | 10000 | 2 | 2030 | 20 | 3065 | 1525 * 1205 * 1860 | ||
| TDH2-250 / 0.5 | 250 | 640 | 11500 | 2 | 3690 | 20 | 3520 | 1585 * 1205 * 2040 | ||
| TDH2-315 / 0.5 | 315 | 760 | 12500 | 1.8 | 3050 | 40 | 4490 | 1715 * 1280 * 2200 | ||
| TDH2-400 / 10 | 400 | 920 | 13700 | 1.8 | 3200 | 40 | 5330 | 2370 * 1295 * 2750 | ||
| TDH2-500 / 10 | 500 | 10000 (6300) | 20-140 40-280 25-85 40-100 | 1080 | 15200 | 1.6 | 3440 | 40 | 5870 | 2450 * 1325 * 2780 |
| TDH2-630 / 10 | 630 | 1300 | 17700 | 1.6 | 3640 | 40 | 7250 | 2450 * 1395 * 2890 | ||
| TDH2-800 / 10 | 800 | 1540 | 22000 | 1.6 | 4500 | 40 | 8760 | 2750 * 1650 * 3180 | ||
| TDH2-1000 / 10 | 1000 | 1800 | 26000 | 1.6 | 5000 | 40 | 10100 | 2850 * 1800 * 3245 | ||
| TDHSP-1250/10 | 1250 | 2150 | 32500 | 1.4 | 5800 | 40 | 11800 | 2900 * 1800 * 3350 | ||
| TDHSP-1600/10 | 1600 | 2550 | 42000 | 1.3 | 6120 | 60 | 13500 | 3000 * 1800 * 3450 | ||
| TDHSP-2500/10 | 2500 | 3550 | 54000 | 0.8 | 9000 | 60 | 16500 | 2300 * 1925 * 3500 | ||
| TDGH-20 / 0,5 | 20 | 380 220 | 5-35 7-70 20-140 | 100 | 1150 | 3 | 240 | 5 | 350 | 850 * 450 * 740 |
| TDGH-30 / 0,5 | 30 | 115 | 1560 | 3 | 350 | 7 | 440 | 900 * 480 * 740 | ||
| TDGH-40 / 0.5 | 40 | 150 | 1950 | 2.5 | 385 | 7 | 540 | 940 * 500 * 840 | ||
| TDGH- 50 / 0,5 | 50 | 190 | 2300 | 2.5 | 490 | 7 | 760 | 1320 * 590 * 1400 | ||
| TDGH-63 / 0.5 | 63 | 240 | 2750 | 2.5 | 600 | 10 | 880 | 1380 * 620 * 1440 | ||
| TDGH-80 / 0,5 | 80 | 285 | 3300 | 2.2 | 700 | 10 | 1080 | 1440 * 650 * 1520 | ||
| TDGH-100 / 0,5 | 100 | 335 | 3900 | 2.2 | 800 | 20 | 1320 | 1480 * 660 * 1540 | ||
| TDGH-125 / 0.5 | 125 | 400 | 4500 | 2 | 900 | 20 | 1580 | 1550 * 680 * 1600 | ||
| Tsg-30 / 0,5 | 30 | 380 (415) | 5-35 5-40 7-70 8-80 | 200 | 1620 | 2.5 | 350 | 7 | 640 | 1380 * 580 * 1200 |
| Tsg-40 / 0.5 | 40 | 245 | 2000 | 2.5 | 430 | 7 | 790 | 1420 * 600 * 1280 | ||
| TSGH-50 / 0,5 | 50 | 310 | 2500 | 2 | 620 | 10 | 850 | 1450 * 620 * 1350 | ||
| TSGH-63 / 0.5 | 63 | 340 | 2750 | 2 | 800 | 10 | 1020 | 1520 * 650 * 1450 | ||
| Tsg-80 / 0,5 | 80 | 370 | 3100 | 1.6 | 950 | 10 | 1240 | 1550 * 670 * 1500 | ||
| TSGH-90 / 0.5 | 90 | 400 | 3550 | 1.6 | 1020 | 10 | 1300 | 1600 * 680 * 1550 | ||
| Tsg-100 / 0,5 | 100 | 480 | 3850 | 1.5 | 1120 | 10 | 1450 | 1630 * 700 * 1650 | ||
| TSGH-125 / 0.5 | 125 | 550 | 4550 | 1.5 | 1300 | 20 | 1700 | 1690 * 730 * 1700 | ||
| TSGH-160 / 0,5 | 160 | 680 | 5250 | 1.4 | 1500 | 20 | 2000 | 1780 * 760 * 1820 | ||
| Tsg-180 / 0.5 | 180 | 720 | 5800 | 1.4 | 1650 | 20 | 2200 | 1800 * 780 * 1840 | ||
| TSGH-200 / 0,5 | 200 | 750 | 6300 | 1.2 | 1750 | 20 | 2320 | 1850 * 800 * 1850 | ||
| Tsg-250 / 0,5 | 250 | 840 | 7500 | 1 | 2100 | 20 | 2750 | 1900 * 880 * 1950 | ||
| TSH-30 / 0,5 | 30 | 380 (415) 6300 10000 | 5-17.5 5-20 5-30 5-35 5-40 6-60 7-70 | 175 | 2250 | 2.5 | 600 | 5 | 830 | 940 * 1050 * 1250 |
| TSH-40 / 0,5 | 40 | 220 | 2850 | 2.5 | 810 | 5 | 980 | 980 * 1080 * 1300 | ||
| TSH-50 / 0,5 | 50 | 260 | 3250 | 2.5 | 900 | 10 | 1280 | 1000 * 1100 * 1420 | ||
| TSH-63 / 0,5 | 63 | 300 | 3900 | 2.2 | 1100 | 15 | 1480 | 1080 * 1100 * 1500 | ||
| TSH-80 / 0,5 | 80 | 350 | 4800 | 2.2 | 1260 | 15 | 1680 | 1100 * 1160 * 1580 | ||
| TSH-100 / 0,5 | 100 | 420 | 5750 | 2 | 1500 | 15 | 1850 | 1150 * 1180 * 1700 | ||
| TSH-125 / 0,5 | 125 | 455 | 6900 | 2 | 1800 | 20 | 2100 | 1180 * 1200 * 1750 | ||
| TSH-150 / 0,5 | 150 | 480 | 7800 | 1.8 | 2100 | 20 | 2300 | 1200 * 1200 * 1820 | ||
| TSH-160 / 0,5 | 160 | 500 | 8500 | 1.8 | 2200 | 20 | 2400 | 1200 * 1280 * 1840 | ||
| TSH-200 / 0,5 | 200 | 550 | 9600 | 1.8 | 2500 | 20 | 2800 | 1250 * 1300 * 1880 | ||
| TSH-250 / 0,5 | 250 | 650 | 11200 | 1.6 | 2700 | 20 | 3500 | 1520 * 1250 * 2100 | ||
| TSH-315 / 0.5 | 315 | 780 | 12800 | 1.5 | 2900 | 20 | 4000 | 1700 * 1310 * 2180 | ||
| TSH-400 / 0,5 | 400 | 940 | 15800 | 1.4 | 3200 | 20 | 4750 | 1780 * 1350 * 2200 | ||
| TSH-500 / 0.5 | 500 | 1060 | 17800 | 1.4 | 5760 | 40 | 5400 | 1820 * 1320 * 2240 | ||
| TSH-630/10 | 630 | 1200 | 22800 | 1 | 6000 | 40 | 7200 | 2370 * 1600 * 3200 | ||
| TSH-1250/10 | 1250 | 2600 | 39800 | 0.9 | 10200 | 60 | 12800 | 2770 * 2000 * 3240 | ||
